Обзор работы системы видео диагностики Katimex KATI-KIS

Технические характеристики Katimex 104003MV:

• LCD монітор 5,6” в алюминиевом корпусе
• камера с высоким разрешением Sony CCD
• функция записи видео
• функция измерения длины
• питание осуществляется как от сети 220В, так и от автомобильного аккумулятора
• барабан из оцинкованной стали.
• длина прутка: 60 м
• диаметр прутка: 7,4 мм
• диаметр трубы: 70 - 500 мм
• давление, атмосфер: 5
• видео выход: CVBS

Аксессуары к системе видеодиагностики Katimex 104003MV

Ролики		Артикул
	Ролик DN130 для всех систем видеодиагностики типа KATI®KIS	KM-104204
	РоликDN200 для всех систем видеодиагностики типа KATI®KIS	KM-104205
Центровочные втулки
Обеспечивают механическую защиту камеры и центрируют ее положение относительно трубы.
	Центровочная втулка DN 100 для KIS-90 и KIS-125	KM-104218
Зонд для трассировки неметаллических коммуникаций
Используется для трассировки неметаллических каналов. Подключается к стеклопрутку и при его помощи перемещается вдоль неметаллического канала. Местоположение зонда можно определить при помощи кабельного локатора BLL-200 или другого трассоискателя с совместимой частотой (33кГц). Радиус излучаемого электромагнитного поля - 5м. Питание зонда происходит от батареек.
	Зонд для трассировки неметаллических коммуникаций	KM-104201
Устройство ввода информации
	Устройство ввода информации	KM-104202

Katimex 104003MV - система видеодиагностики серии KATI-KIS-90, которая предназначена для инспектирования трубопроводов (вода, газ, кабельной канализации) диаметром 70 - 500 мм, коллекторов, вентеляционных шахт и др. Она позволяет быстро и просто провести диагностику и локализовать поврежденные участки.

На торце высококачественного стеклопрутка 104003MV со встроенной медной парой закреплена видеокамера, которая способна фиксировать состояние поверхности канала и передавать изображение на устройство обработки и отображения информации. Оптимальную видимость внутренней поверхности трубопроводов обеспечивает мощный светодиод с высокой яркостью свечения. Для записи, целостного анализа и документирования результатов диагностики можно использовать цифровой видео рекодер (входит в комплект поставки). Запись видео производится на SD карту размером 2GB и выше.

Система 104003MV может быть подключена почти к каждому современному телевизору, видеокамере или ноутбуку с USB кабелем и программным обеспечением для проигрывания видео.

Katimex KATI KIS-90 может быть использована для работы в трубопроводах с жидкостью под давлением.

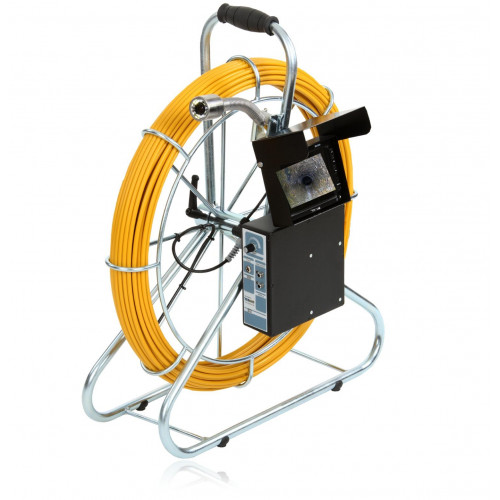

Стеклопруток расположен на устойчивой раме с легко вращающимся барабаном и поставляется длиной 60 метров. Специальные ролики, установленные на камеру, уменьшают трение при ее перемещение по трубопроводу, что делает работу с системой видеодиагностики максимально комфортной.

Технические характеристики Katimex 104003MV:

• LCD монітор 5,6” в алюминиевом корпусе
• камера с высоким разрешением Sony CCD
• функция записи видео
• функция измерения длины
• питание осуществляется как от сети 220В, так и от автомобильного аккумулятора
• барабан из оцинкованной стали.
• длина прутка: 60 м
• диаметр прутка: 7,4 мм
• диаметр трубы: 70 - 500 мм
• давление, атмосфер: 5
• видео выход: CVBS

Аксессуары к системе видеодиагностики Katimex 104003MV

Ролики		Артикул
	Ролик DN130 для всех систем видеодиагностики типа KATI®KIS	KM-104204
	РоликDN200 для всех систем видеодиагностики типа KATI®KIS	KM-104205
Центровочные втулки
Обеспечивают механическую защиту камеры и центрируют ее положение относительно трубы.
	Центровочная втулка DN 100 для KIS-90 и KIS-125	KM-104218
Зонд для трассировки неметаллических коммуникаций
Используется для трассировки неметаллических каналов. Подключается к стеклопрутку и при его помощи перемещается вдоль неметаллического канала. Местоположение зонда можно определить при помощи кабельного локатора BLL-200 или другого трассоискателя с совместимой частотой (33кГц). Радиус излучаемого электромагнитного поля - 5м. Питание зонда происходит от батареек.
	Зонд для трассировки неметаллических коммуникаций	KM-104201
Устройство ввода информации
	Устройство ввода информации	KM-104202
